在东莞的电子制造车间里，我们经常遇到这样的困扰：明明按照规格书选了匹配的电子元器件，但整机测试时却出现信号畸变、发热超标甚至直接烧板。这类问题往往不是单一器件的责任，而是电容、电阻、电感与二极管之间的协同匹配出现了断层。今天我们从东莞华尊的技术视角，拆解这些元器件的匹配要点。

现象背后：为何“合格”的器件组合会失效？

我们曾处理过某电源模块客户投诉：选用标称100μF/25V的铝电解电容器和0.1Ω的电阻器后，模块在满载时纹波反而比设计值高出3倍。深入排查发现，问题不在于单个器件参数错误，而在于高频等效串联电阻（ESR）未被纳入匹配考量——那颗电容器在100kHz下ESR高达0.8Ω，与电阻器串联后形成了意外的高频分压。这正是东莞制造中常见的“参数盲区”。

技术深挖：从阻抗特性看匹配逻辑

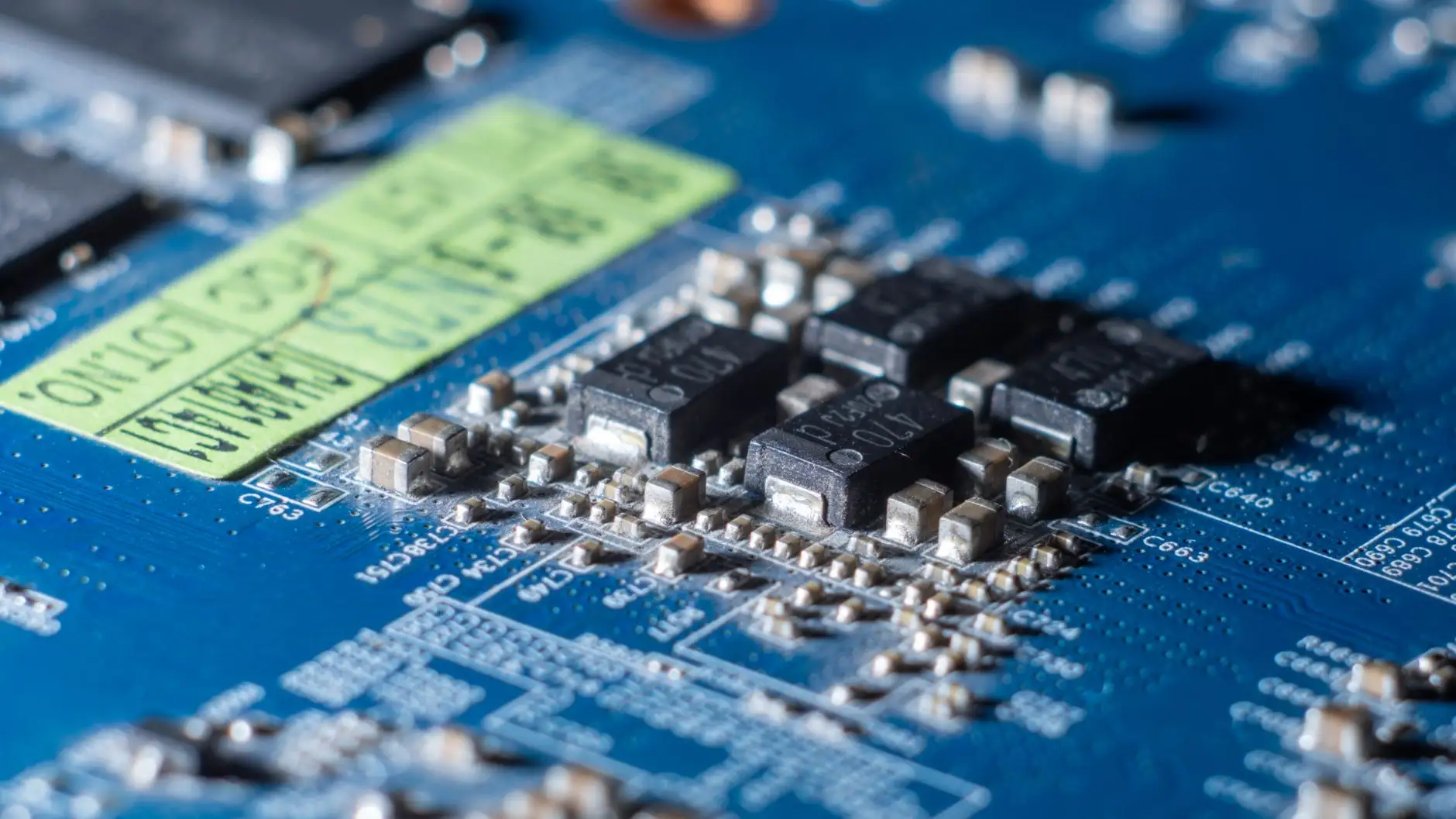

真正的匹配要从阻抗-频率曲线入手。以电感器为例，它在低频段表现为低阻通路，但超过自谐振频率（SRF）后容性会占主导。当它与电容器并联构成LC滤波时，如果两者的SRF相差超过一个数量级，就会在特定频点产生阻抗尖峰，反而放大噪声。我们在华尊的实验室测试中发现：将100nH电感（SRF约450MHz）与10nF电容（SRF约50MHz）直接并联，在120MHz处实测阻抗比理论值高出22%。

这种非线性效应在二极管参与的整流电路中更为明显。快恢复二极管的反向恢复时间（trr）如果与电感器的储能释放周期不匹配，会在开关节点引发振铃。例如trr=35ns的二极管搭配100nH电感时，在1MHz开关频率下的反向尖峰电压可达理论值的1.7倍。

对比：东莞制造中三类常见匹配方案

• 方案A（低成本方案）：通用铝电解电容+碳膜电阻+铁氧体磁环电感+普通整流二极管。适用于DC-DC转换器低频段（<50kHz），但高频漏电流大，温漂系数约500ppm/℃。
• 方案B（平衡方案）：低ESR聚合物电容+金属膜电阻+闭磁路功率电感+超快恢复二极管。工作频率可达500kHz，纹波抑制比提升约15dB。
• 方案C（高可靠方案）：C0G/NP0陶瓷电容+精密绕线电阻+共模扼流圈+肖特基二极管。适用于汽车电子或基站电源，但成本是方案A的3-5倍。

在东莞的实际产线中，我们发现方案B的适配性最优：它不仅覆盖了60%以上的消费电子需求，而且电阻器的0.1%低温漂与电容器的±5%容差能够形成互补，避免谐振点漂移。

技术建议：建立“三级匹配”验证流程

基于华尊在东莞电子制造领域积累的十余年数据，我们建议企业建立以下流程：第一级：在理论计算阶段就导入SPICE仿真，特别关注各器件的寄生参数（ESR、ESL、Cparasitic）。第二级：制作最小功能原型板后，使用阻抗分析仪在100kHz-10MHz频段实测每个节点的阻抗曲线，与仿真数据对比修正。第三级：在温度循环（-40℃至+85℃）和负载突变条件下验证二极管的反向漏电流与电感器的饱和电流是否匹配。

举个例子，我们曾帮客户将一款智能电表的电源模块故障率从2.3%降至0.08%，核心改动只有两处：将电容器从普通铝电解换成高分子叠层电容，并将电阻器的封装从0805调整为1206以降低热阻。这种调整看似简单，背后却是对匹配本质的理解——不是参数相等，而是寄生特性的互补。
