电源模块设计中，阻容感元件为何必须“协同作战”？

电源模块的性能瓶颈，往往不在主控芯片，而藏在那些不起眼的电子元器件匹配关系里。东莞市华尊电子有限公司在服务电源客户时发现，很多工程师单独选型时参数都达标，但组合上板后纹波超标或效率骤降，问题就出在电阻器、电感器与电容器的动态交互上。今天我们从实际案例出发，拆解这四类元件的匹配逻辑。

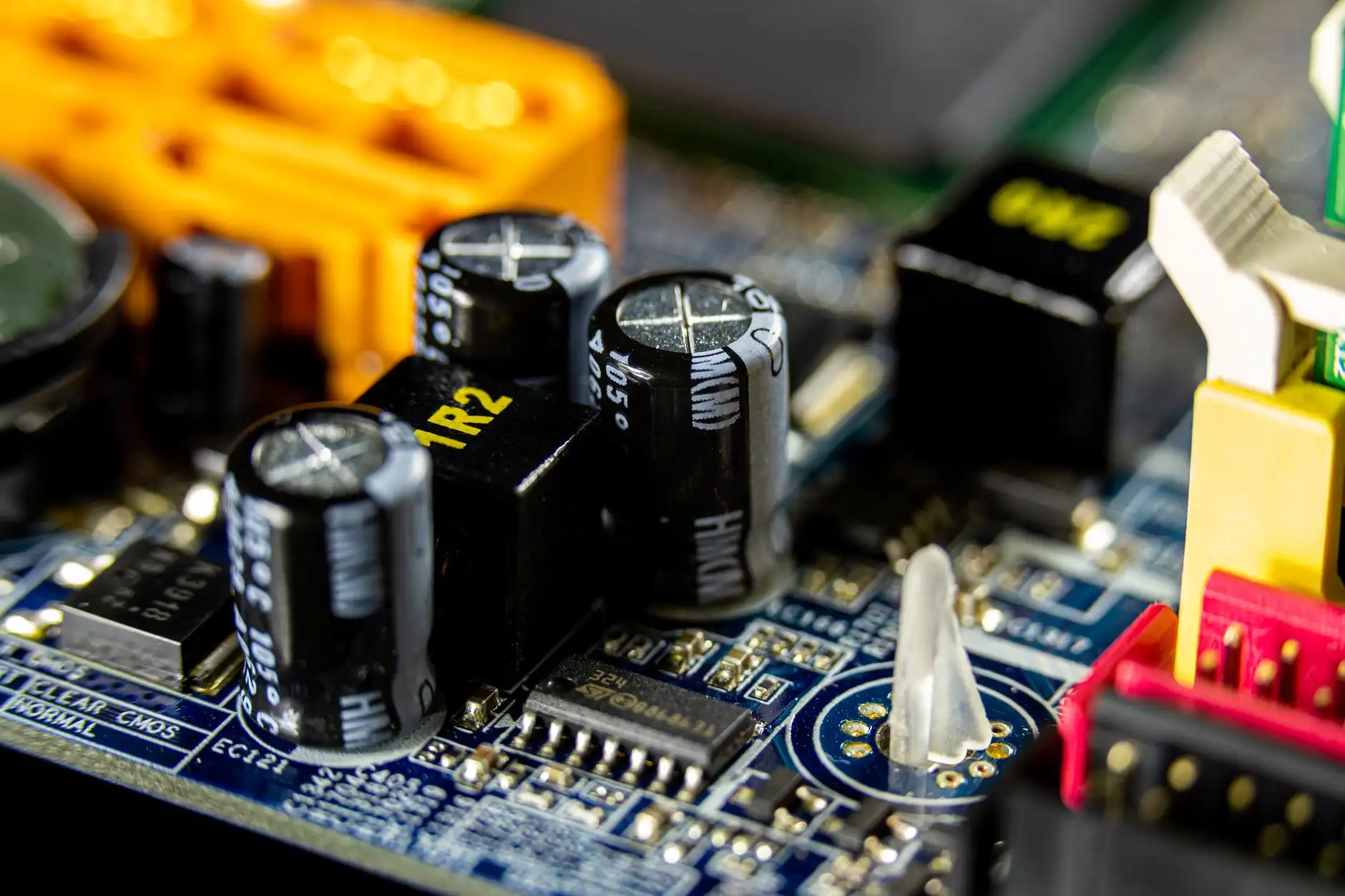

一、关键参数匹配：从“各自为政”到“系统联动”

以一款48V转12V/10A的DC-DC模块为例，输出滤波环节的匹配顺序决定了成败。首先看电感器的纹波电流系数（r值），常规设计取0.3-0.4，但若后端电容器选用低ESR的MLCC（等效串联电阻仅3mΩ），r值可放宽至0.5，从而用更小感量（如从10μH降至6.8μH）换取更快的瞬态响应。
与此同时，电阻器的精度和温漂系数直接影响反馈环路增益。取样电阻若用±1%厚膜电阻，在-40℃至+85℃范围内阻值漂移可达1.5%，这会导致输出电压偏差超过2%。我们建议关键路径上改用±0.5%的金属膜电阻，并配合电容器的NP0材质（C0G）保证环路补偿的稳定性。

二、布局与热耦合：被忽视的“隐形杀手”

匹配不只是电气参数，还有热与机械应力。某客户在功率电感下方直接布置了X7R电容，结果电感表面温度105℃时，电容容值衰减了35%，纹波直接翻倍。电子元器件的降额设计必须考虑邻近热源的影响：

• 电感器与电容器间距建议≥2mm，若空间受限，需将电容耐压降额从80%提高至60%
• 二极管（整流或续流）的开关节点应远离反馈电阻网络，避免耦合噪声
• 使用铝电解电容做储能时，其纹波电流额定值需≥实际纹波电流的1.2倍，而MLCC则要注意DC偏压特性——25V额定在12V偏压下实际容值仅剩55%

这里有个常被忽略的细节：二极管的反向恢复时间（trr）与电感器寄生电容会产生振铃。在连续导通模式（CCM）下，若续流二极管trr＞35ns，振铃频率易落入EMI测试的敏感频段（30-100MHz）。改用肖特基管（trr＜10ns）后，辐射噪声通常能降低6-8dBμV。

三、常见匹配误区与快速验证方法

实践中我们总结出三个高频踩坑点，供工程师自查：

1. 电容并联数量迷信：并联6颗以上MLCC时，ESR下降趋缓，但PCB寄生电感反而增加，高频滤波效果恶化。建议最多并联4颗，剩余容量用大封装铝聚合物电容兜底。
2. 电阻分压网络忽略布线电容：反馈引脚对地寄生电容超过5pF时，会引入额外极点导致环路相位裕度不足。将分压电阻阻值降低至2kΩ级别可有效规避。
3. 电感饱和电流只看标称值：必须实测温升后的饱和曲线。华尊实验室数据显示，同规格一体成型电感在环境温度85℃时饱和电流比25℃时下降18%-22%。

快速验证匹配优劣的方法很简单：用示波器探头（缩短地线弹簧）测量开关节点波形，若振铃幅度超过输入电压的20%，或输出纹波在满载切轻载时出现二次振荡，基本可以判定阻容感参数存在匹配缺陷。

总结：匹配方案是工程权衡的艺术
