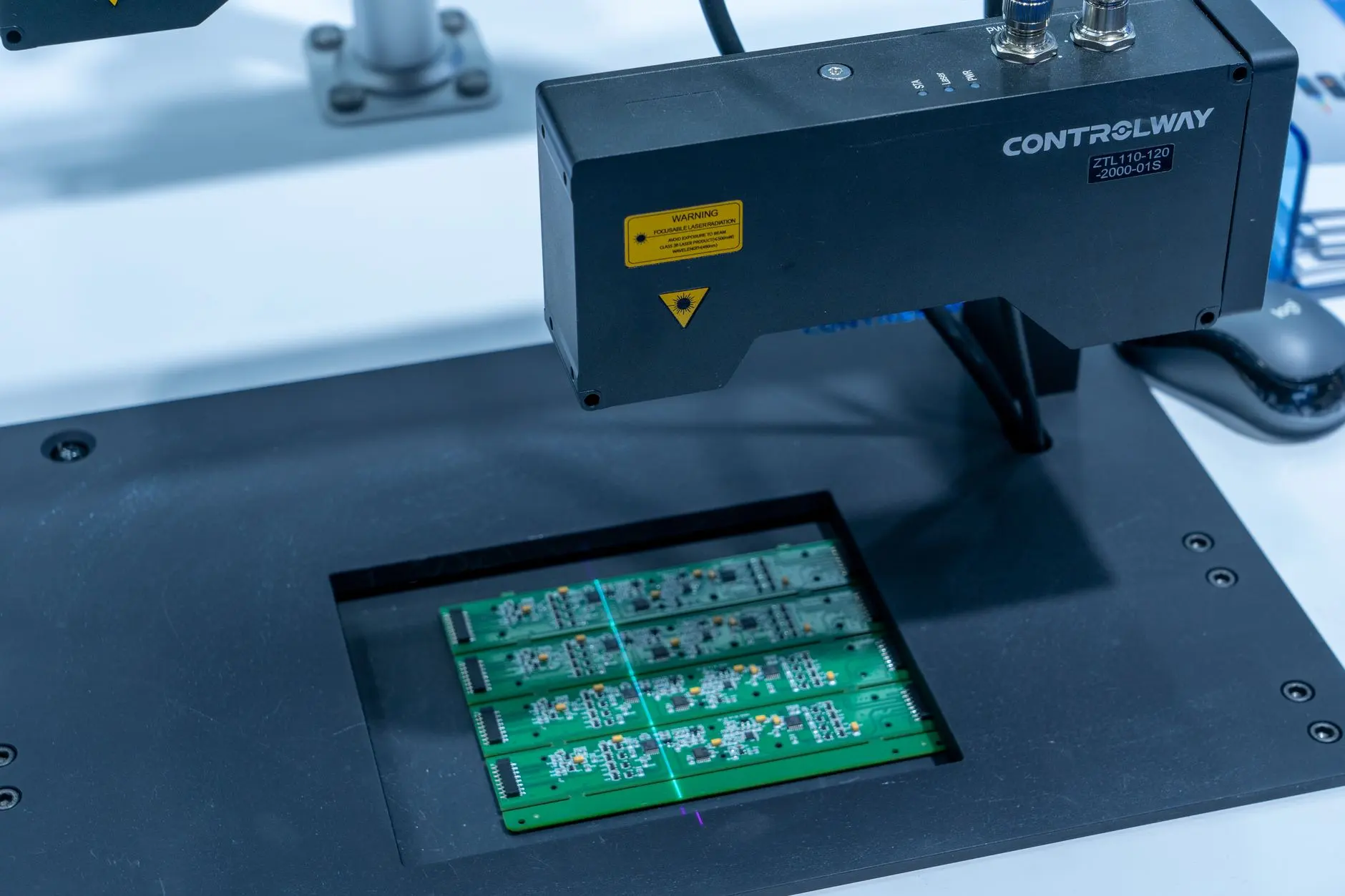

在PCBA加工现场，经常遇到这样的场景：同一张BOM表，换了一家供应商的电容，回流焊后出现批量失效；或者电路功能调试正常，量产时却因为一颗电感的直流电阻偏差导致效率不达标。这类问题往往不是设计缺陷，而是选型阶段对工艺窗口和参数边界的忽视。

参数背后的工艺陷阱

以多层陶瓷电容器（MLCC）为例，标称容值只是起点。电子元器件在组装中的实际表现，取决于介质类型、额定电压与封装尺寸的匹配。X7R与C0G在温度稳定性上差异显著，前者容值随温度变化可达±15%，后者几乎为零。高频去耦场景下，若误用Y5V介质，-30℃时容值可能衰减超过80%，直接导致电源纹波超标。

电阻器的选型同样存在隐性门槛。厚膜电阻的额定功率是在70℃环境下标定的，当周围环境温度升至100℃时，需按降额曲线折算。忽略这一点，电阻器长期工作在过载状态，阻值漂移会超出±1%的精度要求。

三类无源器件的选型对比

从组装工艺角度，三类器件各有侧重：

• 电容器：关注端头可焊性镀层。镍阻挡层+锡镀层是主流，但锡须风险在车规级应用中需通过退火工艺控制。回流焊峰值温度260℃时，MLCC的机械应力裂纹多源于贴片压力与基板弯曲。
• 电阻器：贴片电阻的端头结构决定抗硫化能力。普通厚膜电阻在含硫环境中，银电极易硫化导致开路。抗硫化型号采用金或钯银端头，成本增加约30%，但在工业控制场景中必要。
• 电感器：绕线电感的直流电阻（DCR）直接影响DC-DC转换效率。以2A负载为例，DCR从50mΩ降至30mΩ，效率可提升约1.5%。但低DCR往往意味着更大封装，需在布局密度与热耗之间权衡。

二极管与保护器件的协同

TVS二极管在浪涌防护中，钳位电压与结电容需同时考量。高速数据线路上，结电容超过5pF就会引起信号完整性劣化。而续流二极管的反向恢复时间若与开关频率不匹配，二极管自身的开关损耗可能超过预期。这里的关键是：保护器件不是孤立选型，必须与主回路中的电子元器件参数形成配合。

实际选型建议：建立三维评估表——电气参数（容差、温漂、频率特性）、工艺参数（耐焊接热、端头可焊性、MSL等级）、供应链参数（生命周期、交期、替代料）。优先选用通过AEC-Q200或同等工业级认证的物料。对于电容器和电感器，要求供应商提供阻抗-频率曲线与偏压特性曲线，而非仅看标称值。

东莞市华尊电子有限公司在电子元器件供应中，注重参数实测与工艺匹配验证，帮助客户从选型源头降低组装不良率。产品中心备有各系列电容器、电阻器、电感器及二极管规格书，可供工程师对照参考。
